Elegir una montura APEL EAW no consiste únicamente en buscar unas anillas del mismo diámetro que el tubo del visor. Para conseguir una instalación segura y un encare correcto deben ser compatibles el rifle, las bases, el sistema de montaje, el visor, la altura BH y la geometría completa del conjunto.
En esta guía explicamos qué significa BH en una montura APEL EAW, cómo interpretar esta medida, qué diferencias existen entre los principales sistemas EAW y qué datos debes comprobar antes de elegir una referencia.
Respuesta rápida: BH procede del alemán Bauhöhe y significa altura constructiva o altura de montaje, expresada en milímetros. Una BH mayor eleva más el componente, pero no existe una equivalencia universal del tipo “BH10 sirve para todos los visores de 42 mm”. La compatibilidad depende también del sistema EAW, la base, el rifle, el tubo y el diámetro exterior real de la campana.
Qué significa BH en las monturas APEL EAW
En la documentación técnica de EAW, la abreviatura BH identifica la altura constructiva en milímetros. Por ejemplo, BH10 representa una altura BH de 10 mm y BH17 una altura BH de 17 mm.
Esta cifra permite comparar alturas dentro de una misma familia de componentes, pero no indica por sí sola el diámetro máximo de objetivo que puede montarse. La referencia desde la que se mide puede variar entre anillas, pies, bases, soportes para carril integrado y monturas completas.
Por eso, dos productos con la misma BH pueden generar una altura final diferente cuando se instalan sobre rifles, bases o sistemas distintos.
Tabla orientativa para interpretar una altura BH
La siguiente clasificación sirve para entender la posición relativa de las alturas disponibles dentro de una misma familia APEL EAW. No sustituye la comprobación de la referencia concreta.
| Altura BH | Orientación relativa | Qué debe comprobarse |
|---|---|---|
| BH 3 a BH 8 | Configuración muy baja dentro de la familia correspondiente. | Separación respecto al cañón, acción, alza y tapas del objetivo. |
| BH 9 a BH 12 | Configuración baja. | Geometría de la base y diámetro exterior de la campana. |
| BH 12,5 a BH 16,5 | Configuración intermedia. | Altura total resultante, postura de tiro y recorrido del cerrojo. |
| BH 17 a BH 20 | Configuración alta dentro de la familia. | Apoyo de la mejilla, distancia ocular y necesidad real de elevar el visor. |
| BH superior a 20 | Configuración especialmente elevada. | Compatibilidad exacta y ergonomía del conjunto antes de comprar. |
Importante: estas denominaciones —muy baja, baja, intermedia o alta— son únicamente una orientación comparativa. No significan que una BH determinada corresponda automáticamente a una campana de 42, 50 o 56 mm.
Objetivo, campana y tubo del visor: tres medidas diferentes
Uno de los errores más frecuentes consiste en confundir el diámetro del objetivo con el diámetro exterior de la campana o con el diámetro del tubo central.
- Diámetro nominal del objetivo: es la cifra incluida habitualmente en el nombre del visor, como 3-12x56. En este ejemplo, 56 mm es el diámetro óptico nominal del objetivo.
- Diámetro exterior de la campana: incluye la carcasa que rodea la lente y normalmente es mayor que el diámetro nominal del objetivo.
- Diámetro del tubo: es la medida que deben tener las anillas: 1” o 25,4 mm, 30 mm, 34 mm, 36 mm u otra medida especificada.
Un visor anunciado como 3-12x56 no tiene necesariamente una campana exterior de 56 mm. La carcasa puede elevar esa medida varios milímetros, por lo que conviene medirla directamente con un calibre o consultar el plano técnico del fabricante.
Cómo calcular la altura mínima que necesita el visor
Para realizar una primera comprobación puede utilizarse esta fórmula geométrica:
Altura mínima del eje del visor sobre la base = radio exterior de la campana − desnivel entre la base y el cañón + margen de seguridad
Para aplicarla necesitas tres datos:
- Medir el diámetro exterior real de la campana y dividirlo entre dos.
- Medir la diferencia vertical entre la parte superior de la base o carril y el punto más próximo del cañón, acción o alza.
- Añadir un margen práctico, normalmente de unos milímetros, para evitar contactos y permitir el uso de tapas si fueran necesarias.
El resultado representa la altura mínima aproximada que debe tener el eje óptico sobre la superficie de referencia. No equivale automáticamente a la BH del producto: habrá que comprobar en el plano técnico de la referencia EAW desde qué punto se mide su BH y qué altura total produce.
Ejemplos orientativos con visores de 42, 50 y 56 mm
Estos casos explican el método de cálculo. Las medidas exteriores utilizadas son ejemplos; siempre debe medirse el visor real.
| Visor | Campana exterior de ejemplo | Desnivel disponible | Margen | Altura mínima aproximada del eje |
|---|---|---|---|---|
| Objetivo de 42 mm | 48 mm: radio de 24 mm | 8 mm | 2 mm | 24 − 8 + 2 = 18 mm |
| Objetivo de 50 mm | 57 mm: radio de 28,5 mm | 8 mm | 2 mm | 28,5 − 8 + 2 = 22,5 mm |
| Objetivo de 56 mm | 63 mm: radio de 31,5 mm | 8 mm | 2 mm | 31,5 − 8 + 2 = 25,5 mm |
Estos resultados no deben buscarse directamente en el filtro BH. Primero hay que determinar la altura final necesaria y después consultar qué combinación de base, pie, anilla o soporte EAW proporciona esa altura en el rifle correspondiente.
Orientación rápida según el tamaño del objetivo
| Configuración | Punto de partida habitual | Comprobación imprescindible |
|---|---|---|
| Objetivo de 42 mm | Buscar una instalación baja, siempre que exista espacio suficiente. | Campana exterior, alza y perfil del cañón. |
| Objetivo de 50 mm | Normalmente requiere una altura intermedia. | Altura de la base, tapas y posición del ocular. |
| Objetivo de 56 mm | Suele necesitar una configuración intermedia o alta. | Diámetro exterior real y separación respecto al cañón. |
| Tubo de 34 o 36 mm | Anillas de su diámetro exacto y altura específica. | No confundir diámetro del tubo con diámetro del objetivo. |
| Carril Zeiss o Swarovski | Soporte compatible con la interfaz integrada. | Modelo de carril y referencia exacta del soporte. |
Qué sistema de montaje APEL EAW elegir
APEL EAW fabrica diferentes sistemas porque no todos los rifles, visores y modalidades de uso requieren la misma solución. La elección debe comenzar por el arma y la interfaz disponible, no únicamente por la marca del visor.
Monturas pivotantes EAW
Las monturas pivotantes APEL EAW son una de las soluciones más conocidas de la marca. Utilizan un pie delantero pivotante y un cierre trasero ajustado al arma. Están pensadas para permitir el desmontaje del visor y ofrecer una elevada repetibilidad cuando todos los componentes están correctamente seleccionados, instalados y ajustados.
Resultan especialmente interesantes cuando se quiere retirar el visor para transportar o mantener el rifle, utilizar los elementos de puntería abiertos o disponer de una segunda óptica compatible.
La documentación del fabricante destaca que este sistema permite ajustar los apoyos delantero y trasero y realizar compensaciones de tolerancia. La instalación debe hacerse correctamente y, después de desmontar o sustituir una óptica, es prudente comprobar el cero antes de cazar o tirar.
Monturas deslizantes y basculantes
Los montajes basculantes EAW ofrecen otra solución desmontable para armas y carriles compatibles. Existen versiones para anillas y para visores con carril integrado, además de configuraciones adaptadas a Picatinny o Weaver.
Antes de elegir una versión basculante deben comprobarse el tipo de carril, la anchura y posición de las ranuras, el sistema de cierre y la interfaz superior utilizada por el visor.
Monturas de enganche
Las monturas de enganche constituyen una solución clásica, frecuente en armas de caza tradicionales. Su ajuste requiere conocimientos y trabajo especializado, especialmente cuando las bases deben adaptarse al arma.
No deben confundirse con una montura moderna que simplemente se fija mediante tornillos sobre un carril. Si el rifle ya dispone de una instalación de enganche, lo adecuado es identificar y medir sus componentes antes de sustituirlos o añadir una segunda óptica.
APEL EAW Blue Line
La gama EAW Blue Line reúne soluciones de montaje para distintas configuraciones y mantiene compatibilidad con componentes EAW cuando así se especifica en la referencia. Puede incluir montajes basculantes, de bloque o pivotantes.
EAW Black Line
EAW Black Line está orientada a configuraciones profesionales, deportivas y de larga distancia. En esta familia pueden encontrarse soluciones técnicas como monturas con inclinación o sistemas destinados a configuraciones ópticas exigentes.
La inclinación, expresada normalmente en MOA o milirradianes según el producto, no debe confundirse con la altura BH. Son parámetros diferentes: la BH determina una altura constructiva, mientras que la inclinación modifica la relación angular entre el visor y el eje del arma.
Componentes fabricados mediante impresión 3D
EAW también desarrolla componentes mediante procesos de fabricación aditiva para determinadas soluciones. Independientemente del método de fabricación, debe verificarse siempre la referencia, el material, la interfaz y la aplicación prevista.
Anillas para tubo o soportes para carril integrado
Existen dos grandes formas de sujetar un visor telescópico:
- Mediante anillas: deben coincidir exactamente con el diámetro del tubo del visor, por ejemplo 1”, 30 mm, 34 mm o 36 mm.
- Mediante carril integrado: el visor utiliza una interfaz inferior específica, como carril Zeiss, Swarovski SR, Schmidt & Bender Convex u otro sistema compatible.
No debe seleccionarse una anilla de 30 mm para un tubo de 1”, aunque la diferencia parezca pequeña. Tampoco debe suponerse que todos los carriles integrados son intercambiables: cada sistema tiene su propia geometría y requiere el soporte correspondiente.
Weaver y Picatinny: parecidos, pero no idénticos
Los carriles Weaver y Picatinny emplean ranuras transversales y pueden parecer iguales, pero presentan diferencias dimensionales. Muchos accesorios Weaver pueden instalarse sobre determinados carriles Picatinny, mientras que una pieza diseñada para Picatinny no siempre encaja correctamente en Weaver.
La compatibilidad debe confirmarse en la ficha de la montura y del carril. También hay que comprobar la anchura del bloque de retroceso, la posición de las ranuras y la longitud disponible.
En rifles con retroceso importante, el tope debe apoyar correctamente contra la ranura correspondiente para evitar desplazamientos longitudinales.
Cómo elegir una montura APEL EAW paso a paso
- Identifica el rifle: marca, modelo, versión, acción y año cuando pueda haber variantes.
- Comprueba la interfaz del arma: bases específicas, carril Picatinny, Weaver, cola de milano u otra mecanización.
- Identifica el visor: modelo completo, diámetro del tubo o tipo de carril integrado.
- Mide la campana exterior: utiliza la medida real de la carcasa, no únicamente el diámetro nominal del objetivo.
- Calcula la altura mínima: considera cañón, acción, alza, tapas y cualquier accesorio.
- Selecciona el sistema: pivotante, basculante, fijo, anillas sobre carril o soporte para carril integrado.
- Comprueba la referencia: revisa la ficha técnica o plano del componente EAW concreto.
- Valora el encare: el visor debe quedar lo más bajo que permita la configuración, sin perjudicar la postura ni el apoyo de la mejilla.
Casos prácticos de elección
Rifle de rececho con visor 3-12x50 y tubo de 30 mm
El primer paso es medir el diámetro exterior de la campana. Después se identifica la base del rifle y se calcula la altura necesaria. Si se desea desmontar el visor para transporte, puede estudiarse una montura pivotante o basculante compatible. Las anillas deberán ser exactamente de 30 mm.
Rifle de espera con visor 2,5-15x56
Los objetivos de 56 mm suelen necesitar más espacio sobre el cañón, pero no debe elegirse automáticamente la BH más alta. Una instalación excesivamente elevada puede empeorar el apoyo de la mejilla y el encare. Deben medirse la campana, las tapas y la geometría del rifle.
Visor con carril Zeiss o Swarovski
En este caso no se eligen anillas por diámetro de tubo. Se necesita un soporte compatible con el carril integrado concreto. También deben comprobarse la altura resultante, el espacio sobre el arma y la posición longitudinal necesaria para obtener la distancia ocular adecuada.
Punto rojo para batida
Un punto rojo requiere una base o adaptador compatible con su patrón de fijación. El objetivo suele ser conseguir una instalación baja que favorezca un encare natural, pero sin interferencias con la acción, el cerrojo o los elementos de puntería.
Alternar visor diurno y otra óptica
Cuando se quieren intercambiar ópticas es especialmente importante que cada una disponga de los componentes compatibles y correctamente ajustados. Aunque el sistema esté diseñado para ofrecer repetibilidad, debe comprobarse el cero después de cada cambio antes de utilizar el rifle.
Apriete correcto de bases y anillas
Un montaje insuficientemente apretado puede desplazarse con el retroceso. Un apriete excesivo puede marcar o deformar el tubo del visor, alterar el funcionamiento de sus mecanismos internos o dañar los tornillos.
Regla principal: aplica el par indicado para la referencia concreta por el fabricante de la montura y el fabricante del visor. Si sus límites son diferentes, debe respetarse el menor de los dos.
No existe un par universal válido para todas las anillas, bases y visores. El valor depende del tamaño y calidad del tornillo, el material, el acabado de la rosca, el diseño de la anilla y la resistencia admitida por el tubo del visor.
Buenas prácticas durante la instalación
- Trabaja siempre con el rifle descargado y en una superficie estable.
- Limpia las superficies y comprueba que no existan rebabas o partículas.
- Utiliza herramientas que ajusten correctamente en cada tornillo.
- Coloca las anillas sin forzar el tubo ni corregir desalineaciones mediante apriete.
- Ajusta la distancia ocular desde una postura real de tiro.
- Nivela la retícula antes del apriete definitivo.
- Aprieta progresivamente y de forma equilibrada.
- Utiliza una llave dinamométrica cuando el fabricante indique un par.
- No añadas adhesivos, fijadores o materiales entre el visor y las anillas salvo autorización expresa del fabricante.
- Comprueba el funcionamiento del cerrojo y la ausencia de contactos.
- Realiza la puesta a tiro y revisa posteriormente el montaje.
Si la instalación requiere adaptar bases, ajustar pies pivotantes, corregir tensiones o mecanizar el arma, debe realizarla un armero cualificado.
Problemas frecuentes y sus posibles causas
| Problema | Posibles causas | Qué revisar |
|---|---|---|
| El visor toca el cañón | Altura insuficiente o campana mayor de lo previsto. | Campana exterior, BH, base y margen disponible. |
| El encare queda demasiado alto | Montura innecesariamente elevada. | Posibilidad de utilizar una configuración más baja. |
| Cambia el punto de impacto | Holgura, apriete incorrecto, apoyo deficiente o incompatibilidad. | Bases, tornillos, cierres, apoyos y puesta a tiro. |
| El visor se desplaza en las anillas | Diámetro incorrecto, superficies contaminadas o par inadecuado. | Diámetro del tubo, limpieza y especificaciones de apriete. |
| Las torretas funcionan con dureza | Posible tensión o presión excesiva sobre el tubo. | Alineación de las anillas y par aplicado. |

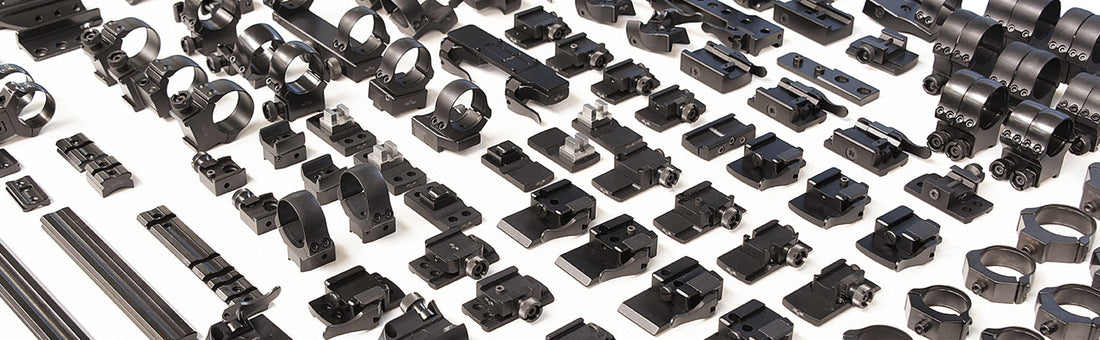

Piezas y componentes de una montura APEL EAW
Dependiendo del sistema, una configuración APEL EAW puede estar formada por bases delanteras y traseras, pies, soportes, anillas, palancas, cierres, carriles, tornillos o adaptadores. No todos los componentes son intercambiables, aunque visualmente puedan resultar parecidos.
Para pedir una pieza conviene disponer de la referencia EAW, el modelo exacto del rifle, el visor, el sistema instalado y las medidas de los componentes existentes. Una descripción genérica como “pie trasero APEL” no suele ser suficiente para garantizar la compatibilidad.
Preguntas frecuentes sobre monturas APEL EAW y altura BH
¿Qué significa BH en una montura APEL EAW?
BH procede del alemán Bauhöhe y significa altura constructiva. Se expresa en milímetros y permite identificar la altura de un componente o configuración según la referencia técnica de EAW.
¿Una BH10 sirve para un visor de 42 mm?
No puede garantizarse únicamente con esos dos datos. Deben comprobarse el diámetro exterior de la campana, el punto desde el que se mide la BH, la base, el rifle y la altura total producida por el conjunto.
¿Qué BH necesito para un visor de 56 mm?
Los visores de 56 mm suelen requerir más altura que los modelos de 42 mm, pero no existe una BH universal. Mide el diámetro exterior real de la campana y la separación entre la base y el cañón, calcula la altura mínima del eje y consulta después la referencia EAW correspondiente.
¿El diámetro de la campana determina el tamaño de las anillas?
No. Las anillas deben coincidir con el diámetro del tubo central del visor: por ejemplo, 1”, 30 mm, 34 mm o 36 mm. La campana se utiliza para calcular la altura necesaria.
¿Puedo montar un accesorio Weaver sobre un carril Picatinny?
En muchos casos es posible, pero no debe darse por hecho. Deben comprobarse la anchura del bloque de retroceso, las ranuras del carril y la compatibilidad declarada por el fabricante.
¿Qué diferencia existe entre una montura pivotante y una basculante?
La pivotante se coloca introduciendo y girando el pie delantero antes de bloquear la parte trasera. La basculante utiliza su propio sistema de apoyo y cierre sobre bases o carriles compatibles. La elección depende del rifle, la óptica y el uso previsto.
¿Una montura pivotante mantiene el punto de impacto?
Está diseñada para ofrecer una elevada repetibilidad cuando está correctamente instalada y ajustada. Aun así, después de retirar, reinstalar o intercambiar una óptica es recomendable comprobar el cero antes de utilizar el rifle.
¿Cuánto deben apretarse las anillas del visor?
Debe aplicarse el par indicado por los fabricantes del visor y de la montura para esas referencias. Si ambos límites son diferentes, se respeta el menor. No debe utilizarse un valor genérico para todas las anillas.
¿Es recomendable utilizar fijador de roscas?
Solo cuando lo autoricen las instrucciones del componente. El tipo y la cantidad deben ser compatibles con la rosca y permitir el desmontaje posterior. No debe utilizarse como sustituto de una instalación correcta.
¿Puedo instalar una montura APEL EAW en casa?
Algunas soluciones sobre carril pueden instalarse siguiendo las instrucciones y utilizando las herramientas adecuadas. Los montajes pivotantes, de enganche o aquellos que requieran adaptación, ajuste o mecanizado deben ser instalados por un armero cualificado.
¿Qué información necesito para identificar una montura compatible?
Necesitas el modelo y versión exactos del rifle, la interfaz disponible, el modelo del visor, el diámetro del tubo o carril integrado, el diámetro exterior de la campana y el uso previsto.
