Ein Rotpunktvisier auf einer Pistole zu montieren, ohne den Verschluss zu fräsen, ist grundsätzlich möglich. Die geeignete Lösung hängt jedoch vom exakten Waffenmodell, der vorhandenen Visierung, dem Montagesystem und dem Footprint der Optik ab. Ähnliche Abmessungen allein reichen nicht aus: Pistole, Montage und Rotpunktvisier müssen als vollständiges System miteinander kompatibel sein.
In diesem Ratgeber erklären wir die Unterschiede zwischen einem werkseitig für Optiken vorbereiteten Verschluss, einer klassischen Adapterplatte und einer magnetischen Montage. Außerdem erfahren Sie, was RMR, RMSc und DeltaPoint Pro bedeuten, welche Vor- und Nachteile die einzelnen Systeme haben und welche Kontrollen vor der Verwendung der Waffe erforderlich sind.
Kann ein Rotpunktvisier ohne Fräsung des Verschlusses montiert werden?
Ja. Eine Pistole ohne werkseitige Optikvorbereitung kann mithilfe einer Adapterplatte für die Schwalbenschwanzaufnahme der Kimme oder eines modellspezifischen Systems wie einer magnetischen CAT Devices Montage mit einem Rotpunktvisier ausgestattet werden.
Diese Lösungen vermeiden eine dauerhafte Fräsung des Verschlusses für einen bestimmten Optik-Footprint. In der Regel muss jedoch die werkseitige Kimme entfernt oder durch ein zum Montagesystem gehörendes Bauteil ersetzt werden. Außerdem muss die Montage ausdrücklich für das jeweilige Pistolenmodell vorgesehen sein.
Wenn Sie zunächst eine geeignete Optik auswählen möchten, besuchen Sie unsere Kategorie Rotpunktvisiere. Dort finden Sie verschiedene Bauformen und Optikaufnahmen.
Optics-Ready-Verschluss oder Pistole ohne Optik-Cut
Werkseitig vorbereiteter Optics-Ready-Verschluss
Eine Optics-Ready-Pistole besitzt eine werkseitig eingebrachte Aussparung im oberen Bereich des Verschlusses. Abhängig vom Hersteller wird das Rotpunktvisier entweder direkt oder mithilfe einer passenden Adapterplatte montiert.
Diese Lösung ermöglicht häufig eine niedrige und mechanisch gut integrierte Position der Optik. Die Bezeichnung Optics Ready bedeutet jedoch nicht, dass jedes Rotpunktvisier montiert werden kann. Erforderliche Adapterplatte, Optik-Footprint, Schraubenlänge und modellspezifische Kompatibilität müssen weiterhin überprüft werden.
Pistole ohne werkseitige Optikvorbereitung
Wenn der Verschluss nicht für eine Optik vorbereitet ist, bestehen grundsätzlich drei Möglichkeiten:
- Verwendung einer Adapterplatte in der Schwalbenschwanzaufnahme der Kimme;
- Verwendung einer modellspezifischen abnehmbaren Montage, beispielsweise eines geeigneten CAT-Devices-Systems;
- fachgerechte Fräsung des Verschlusses für einen bestimmten Optik-Footprint.
Die ersten beiden Lösungen erlauben eine Montage ohne permanente Fräsung des Verschlusses. Die Fräsung bietet eine andere Form der Integration, stellt jedoch eine dauerhafte Änderung dar und sollte ausschließlich von einem entsprechend qualifizierten Büchsenmacher durchgeführt werden.
Montagesysteme für Rotpunktvisiere im Vergleich
| System | Fräsung erforderlich? | Vorteile | Was muss geprüft werden? |
|---|---|---|---|
| Optics-Ready-Verschluss | Nein, wenn die Vorbereitung werkseitig vorhanden ist. | Gute Integration und häufig niedrige Montagehöhe. | Adapterplatte, Footprint, Schrauben und exaktes Waffenmodell. |
| Adapterplatte in der Kimmenaufnahme | Normalerweise keine Fräsung; die Kimme wird meist ersetzt. | Häufig rückrüstbare Lösung für nicht vorbereitete Pistolen. | Schwalbenschwanzprofil, Waffenmodell und Optik-Footprint. |
| Magnetische CAT SM2 Montage | Keine Fräsung des Verschlusses für die Optik erforderlich. | Schnelles Aufsetzen und Abnehmen mit einem modellspezifischen System. | Pistole, Generation, Maßangaben, CAT-Version und Footprint. |
| Fräsung des Verschlusses | Ja; dauerhafte Bearbeitung. | Direkte Integration und gegebenenfalls niedrige Position der Optik. | Qualifizierter Büchsenmacher, Footprint, zulässige Frästiefe und Herstellergarantie. |
Adapterplatten für Pistolen ohne Optik-Cut
Adapterplatten für die Kimmenaufnahme nutzen den vorhandenen Sitz der hinteren Visierung, um eine Aufnahme für das Rotpunktvisier bereitzustellen. Sie sind eine verbreitete Alternative, wenn eine dauerhafte Bearbeitung des Verschlusses vermieden werden soll.
Die Platte muss auf der Unterseite zur Geometrie der Kimmenaufnahme und auf der Oberseite zum Footprint der Optik passen. Zwei Pistolen mit optisch ähnlicher Kimme besitzen nicht zwangsläufig das gleiche Schwalbenschwanzprofil und können daher unterschiedliche Adapter benötigen.
Zu den möglichen Einschränkungen gehören eine größere Montagehöhe, der Wegfall der werkseitigen Kimme und eine weniger kompakte Integration als bei einem speziell für Optiken vorbereiteten Verschluss.

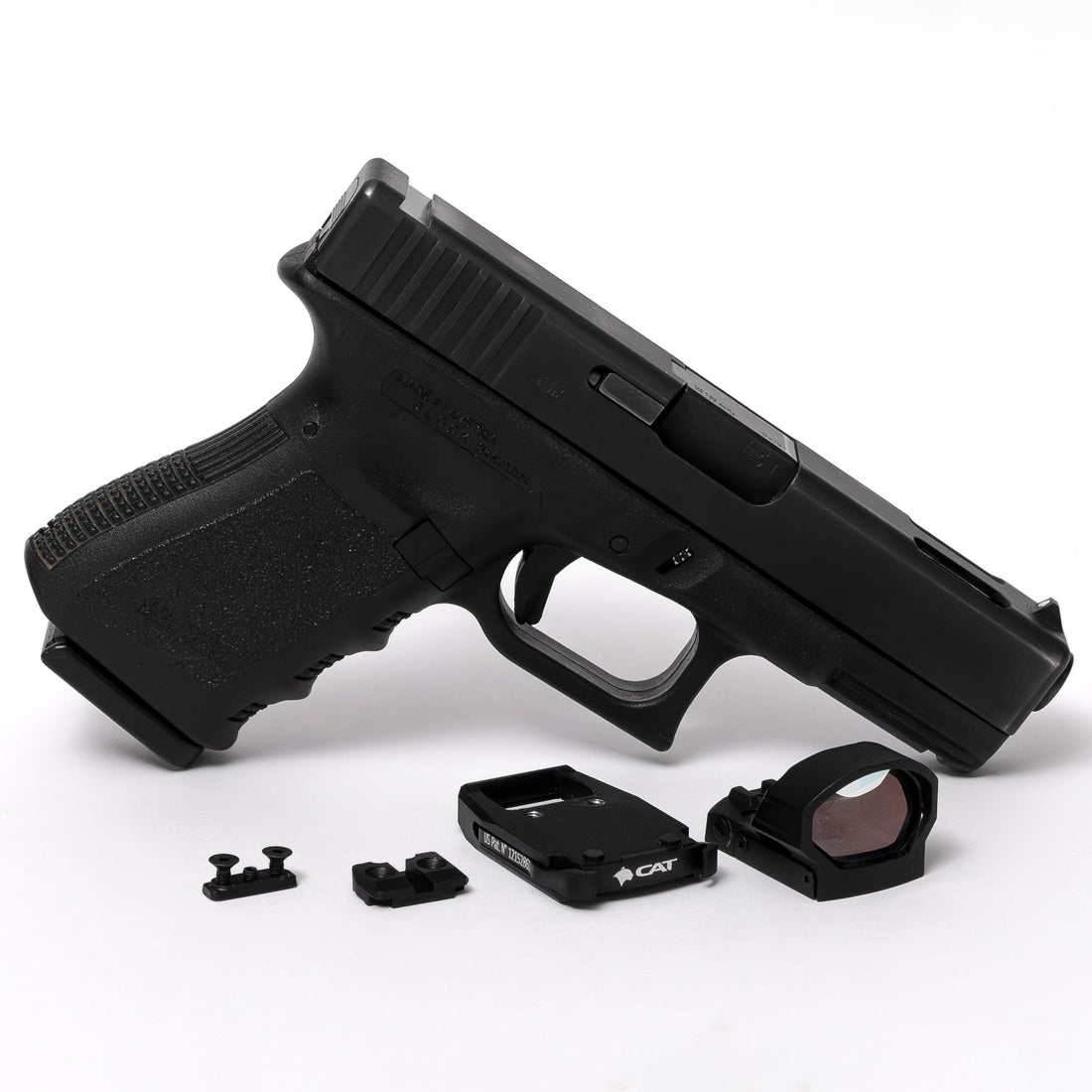

Magnetische CAT Devices Montagen: Funktionsweise des Systems
Das CAT-SM2-System darf nicht als eine ausschließlich durch Magnetkraft gehaltene Optik verstanden werden. Es kombiniert eine modellspezifische mechanische Plattform mit einer hochfesten magnetischen Schnittstelle, die das schnelle Aufsetzen und Abnehmen einer kompatiblen Optik ermöglicht.
Abhängig von der Pistole kann die Basis des Systems an der Position der werkseitigen Kimme installiert werden. Dadurch muss der Verschluss nicht dauerhaft für den Footprint des Rotpunktvisiers gefräst werden. Die Kimme kann jedoch entfernt oder durch ein zum CAT-System gehörendes Bauteil ersetzt werden müssen.
CAT-SM2-Ausführungen sind für bestimmte Konfigurationen von Glock, Glock MOS, Glock Slim, CZ Shadow 2, HK USP Compact und Tanfoglio Stock III erhältlich. Die verfügbaren Varianten finden Sie in unserer Kategorie magnetische CAT Devices Montagen.
RMR, RMSc und DeltaPoint Pro: Warum der Footprint entscheidend ist
Der Footprint beziehungsweise die Optikaufnahme definiert die mechanische Schnittstelle zwischen Rotpunktvisier und Montage. Er bestimmt unter anderem die Position der Befestigungsschrauben, die Anordnung möglicher Passstifte und die Abmessungen der Auflagefläche.
RMR, RMSc und DeltaPoint Pro sind keine unterschiedlichen Bezeichnungen für das gleiche System. Es handelt sich um verschiedene Footprints, die nur dann miteinander kombiniert werden dürfen, wenn der Hersteller die Kompatibilität ausdrücklich bestätigt oder ein geeigneter Adapter verwendet wird.
| Footprint | Typisches Format | Was muss geprüft werden? |
|---|---|---|
| RMR | Rotpunktvisiere in Standardgröße. | Schraubenposition, Passstifte und exakte Montagereferenz. |
| RMSc/RMS | Kompakte Optiken und schmale beziehungsweise Slim-Pistolen. | Breite, Länge, Schrauben und bestätigte Kompatibilität. |
| DeltaPoint Pro/DPP | Optiken mit DeltaPoint-Pro-Schnittstelle. | Spezifische DPP-Montage; keine Kompatibilität mit RMR oder RMSc voraussetzen. |
Welche Montage benötigt meine Pistole?
Gehen Sie bei der Auswahl einer Adapterplatte oder Rotpunktmontage in dieser Reihenfolge vor:
- Pistole identifizieren: Hersteller, vollständiges Modell, Ausführung und Generation feststellen.
- Verschluss prüfen: klären, ob die Pistole Optics Ready, MOS oder mit einer konventionellen Kimme ausgestattet ist.
- Rotpunktvisier identifizieren: in den technischen Daten den verwendeten Footprint prüfen.
- Modellspezifische Montage suchen: sie muss sowohl zur Pistole als auch zur Optikaufnahme passen.
- Zusätzliche Maße kontrollieren: manche Referenzen unterscheiden nach Breite, Generation oder Slim-Ausführung.
- Montageart bestätigen: prüfen, ob die Kimme ersetzt wird, eine werkseitige Adapterplatte benötigt wird oder ein Büchsenmacher erforderlich ist.
Wählen Sie eine Montage nicht ausschließlich danach aus, ob sie mit RMR oder RMSc gekennzeichnet ist. Diese Angabe bestätigt nur die optikseitige Schnittstelle. Zusätzlich muss die Unterseite der Montage exakt zum vorgesehenen Pistolenmodell passen.
Vorteile einer Montage ohne Fräsung des Verschlusses
- Rückrüstbarkeit: In vielen Fällen kann die ursprüngliche Konfiguration wiederhergestellt werden.
- Flexibilität: Eine Optik kann getestet werden, ohne den Verschluss dauerhaft zu verändern.
- Geringerer Eingriff in die Waffe: Es wird kein Material entfernt, um einen Optik-Cut herzustellen.
- Offene Optionen für die Zukunft: Der Verschluss wird nicht zwangsläufig auf einen einzigen Footprint festgelegt.
- Schneller Optikwechsel: Bestimmte Systeme ermöglichen das schnelle Aufsetzen und Abnehmen des Rotpunktvisiers.
Mögliche Einschränkungen fräsungsfreier Montagen
Der Verzicht auf eine Verschlussfräsung kann auch Kompromisse mit sich bringen. Das Rotpunktvisier kann höher positioniert sein, die werkseitige Kimme muss möglicherweise entfernt werden und die Kompatibilität ist von einer bestimmten Adapterplatte oder Montage abhängig.
Bei abnehmbaren Systemen hängt die Wiederholgenauigkeit der Treffpunktlage von der fachgerechten Installation, dem Zustand der Kontaktflächen und dem korrekten Aufsetzen der Optik ab.
Keine dieser Montagen sollte als universell betrachtet werden. Ebenso darf nicht ohne Kontrolle davon ausgegangen werden, dass nach dem Abnehmen und erneuten Aufsetzen der Optik exakt die gleiche Treffpunktlage erhalten bleibt.
Sichere Montage und wichtige Kontrollen
Vergewissern Sie sich vor allen Arbeiten, dass die Waffe vollständig entladen ist, und führen Sie die Montage in einer sicheren Arbeitsumgebung durch. Beachten Sie stets die Anleitungen des Waffen-, Montage- und Optikherstellers.
Während der Montage sollten mindestens folgende Punkte überprüft werden:
- Die Montage ist für das exakte Pistolenmodell vorgesehen.
- Das Rotpunktvisier verwendet den angegebenen Footprint.
- Die Kontaktflächen sind sauber und unbeschädigt.
- Die Montage sitzt vollständig und weist kein Spiel auf.
- Die verwendeten Schrauben besitzen die vorgeschriebene Länge.
- Die vom Hersteller angegebenen Anzugsdrehmomente werden eingehalten.
- Der Verschluss kann sich frei bewegen und nichts behindert seine Funktion.
- Die Optik ist korrekt ausgerichtet und sicher befestigt.
Wenn die Installation den Ausbau der Kimme, spezielles Werkzeug oder Anpassungsarbeiten erfordert, die Sie nicht sicher durchführen können, sollte ein qualifizierter Büchsenmacher beauftragt werden. Eine fehlerhafte Montage kann Spiel, Schäden an der Optik oder Veränderungen der Treffpunktlage verursachen.
Einschießen und Kontrolle der Treffpunktlage
Nach der Montage muss das Rotpunktvisier auf einem zugelassenen Schießstand unter kontrollierten Bedingungen eingeschossen werden. Die Einstellung sollte entsprechend der vorgesehenen Schussentfernung und Nutzung nach den Angaben des Herstellers vorgenommen werden.
Nach den ersten Schießeinheiten empfiehlt es sich, den allgemeinen Zustand der Montage zu kontrollieren und sicherzustellen, dass keine Verschiebungen aufgetreten sind. Wird eine abnehmbare oder magnetische Montage entfernt und erneut eingesetzt, muss die Treffpunktlage vor der weiteren Verwendung der Waffe erneut geprüft werden.
Welches System ist die richtige Wahl?
Die geeignete Lösung hängt von der Pistole, dem Rotpunktvisier und dem vorgesehenen Einsatzzweck ab:
- Optics-Ready-Verschluss: geeignet, wenn die Pistole werkseitig vorbereitet ist und eine passende Adapterplatte verfügbar ist.
- Adapterplatte in der Kimmenaufnahme: häufig rückrüstbare Alternative für bestimmte Pistolen ohne Optik-Cut.
- CAT SM2: modellspezifische Lösung für eine schnell abnehmbare Optik ohne dauerhafte Verschlussfräsung.
- Professionelle Verschlussfräsung: dauerhafte Lösung für die direkte Integration eines bestimmten Footprints.
Weitere Befestigungslösungen für Zieloptiken finden Sie in unserer Auswahl an Montagen, Basen und Schienen.
Häufig gestellte Fragen zur Montage von Rotpunktvisieren ohne Optik-Cut
Kann ich ein Rotpunktvisier montieren, wenn meine Pistole nicht Optics Ready ist?
Ja, sofern eine Adapterplatte oder Montage verfügbar ist, die ausdrücklich mit dem Pistolenmodell und dem Footprint des Rotpunktvisiers kompatibel ist.
Vermeidet eine Adapterplatte die Fräsung des Verschlusses?
In vielen Fällen ja. Adapterplatten für die Kimmenaufnahme werden normalerweise anstelle der hinteren Visierung eingesetzt, ohne den Verschluss für den Optik-Footprint zu fräsen.
Was ist eine magnetische CAT Devices Montage?
Es handelt sich um ein modellspezifisches System, das eine mechanische Plattform mit einer hochfesten magnetischen Schnittstelle kombiniert. Es ermöglicht das schnelle Aufsetzen und Abnehmen einer kompatiblen Optik.
Sind RMR und RMSc miteinander kompatibel?
Nein, sie sollten nicht als kompatibel betrachtet werden. Es handelt sich um unterschiedliche Footprints, die normalerweise verschiedene Montagen oder Adapterplatten benötigen.
Verwendet DeltaPoint Pro den gleichen Footprint wie RMR?
Nein. DeltaPoint Pro besitzt eine eigene Schnittstelle und benötigt eine ausdrücklich mit DPP kompatible Montage.
Passt jedes RMR-Rotpunktvisier auf eine RMR-Montage?
Die Übereinstimmung des Footprints ist unverzichtbar. Zusätzlich müssen Herstellerangaben, Abmessungen, Schrauben und die ausdrücklich bestätigte Kompatibilität geprüft werden.
Bleibt die Treffpunktlage nach dem Abnehmen der Optik erhalten?
Ein abnehmbares System kann eine hohe Wiederholgenauigkeit bieten. Trotzdem sollte die Treffpunktlage nach jedem Abnehmen und erneuten Aufsetzen der Optik kontrolliert werden.
Sollte die Montage von einem Büchsenmacher durchgeführt werden?
Das ist empfehlenswert, wenn die Kimme entfernt werden muss, spezielles Werkzeug erforderlich ist oder Sie die Montage nicht sicher entsprechend den Herstellerangaben durchführen können.
Die passende CAT SM2 Montage finden
Prüfen Sie das exakte Pistolenmodell, die Generation beziehungsweise Ausführung, die angegebenen Maße und den Footprint des Rotpunktvisiers, bevor Sie eine Montage auswählen.
Bei Unsicherheit helfen wir Ihnen dabei, die Kompatibilität zwischen Pistole, CAT Devices Montage und Rotpunktvisier zu prüfen.
