Verstelbaar objectief AO bij een richtkijker: parallax, Side Focus en Field Target
De afkorting AO komt vaak voor in de specificaties van richtkijkers voor luchtgeweren, sportschieten en disciplines zoals Field Target. AO staat voor Adjustable Objective, oftewel een verstelbaar objectief.
De belangrijkste functie is niet simpelweg het scherper maken van het doelbeeld. Met een verstelbaar objectief kan het optische systeem worden aangepast aan verschillende afstanden om de parallaxfout te verkleinen en het beeldvlak van het doel zo nauwkeurig mogelijk met het vlak van het dradenkruis te laten samenvallen.
Deze instelling wordt vooral belangrijk bij wisselende afstanden, hoge vergrotingen en kleine doelen. Dat zijn typische omstandigheden bij luchtgeweerschieten, Field Target, Hunter Field Target, precisieschieten en het schieten op metalen silhouetten.
Een AO-richtkijker en een richtkijker met Side Focus pakken in wezen hetzelfde optische probleem aan. Het belangrijkste verschil is waar de bediening zich bevindt en hoe gemakkelijk deze vanuit de schiethouding te gebruiken is.
Wat betekent AO op een richtkijker?
AO staat voor Adjustable Objective. Bij een richtkijker met een verstelbaar objectief kan het voorste deel van de optiek worden gedraaid om het systeem af te stemmen op verschillende doelafstanden.
Hiermee verandert de positie van het vlak waarin het beeld van het doel wordt gevormd. Het doel is om dit beeldvlak zo dicht mogelijk bij het vlak van het dradenkruis te brengen en zo de parallaxfout te minimaliseren.
Technisch gezien is het daarom nauwkeuriger om te spreken van parallaxinstelling via het objectief dan van uitsluitend een frontfocus.
Wat is parallax in een richtkijker?
Parallax ontstaat wanneer het beeld van het doel en het dradenkruis zich niet exact in hetzelfde optische vlak bevinden.
Wanneer de schutter het oog iets ten opzichte van de optische as verplaatst, kan het dradenkruis dan over het doel lijken te bewegen terwijl het geweer zelf volledig stil blijft.
Deze schijnbare beweging kan een richtfout veroorzaken, vooral bij kleine doelen, korte afstanden en hoge vergrotingen.
Het oculair en de parallaxinstelling hebben verschillende functies
Dit onderscheid is essentieel.
De dioptrie-instelling van het oculair wordt gebruikt om het dradenkruis scherp af te stemmen op het zicht van de individuele schutter.
AO en Side Focus beïnvloeden daarentegen het optische systeem van het doelbeeld en de parallax op een bepaalde afstand.
Wanneer het dradenkruis onscherp is, moet eerst de dioptrie-instelling van het oculair worden gecontroleerd. Lijkt het dradenkruis over het doel te bewegen wanneer het oog iets achter de richtkijker verschuift, dan moet de parallaxinstelling worden gecontroleerd.
Hoe werkt een verstelbaar objectief?
Bij een AO-richtkijker draait de schutter aan de ring rond het objectief totdat de optiek correct is ingesteld voor de afstand tot het doel.
Veel fabrikanten brengen afstandsmarkeringen op deze ring aan. Deze waarden zijn nuttige referenties, maar mogen niet automatisch als exacte afstandsmetingen worden beschouwd.
Optische toleranties, de gebruikte vergroting, het gezichtsvermogen van de schutter, lichtomstandigheden, temperatuur en het ontwerp van de richtkijker kunnen ervoor zorgen dat de optimale positie iets afwijkt van de opgedrukte afstand.
Hoe controleer je parallax correct?
- Plaats het luchtgeweer veilig en stabiel.
- Stel eerst het oculair zo af dat het dradenkruis scherp wordt weergegeven.
- Richt op een doel op een bekende afstand.
- Draai het verstelbare objectief geleidelijk totdat het doelbeeld scherp is.
- Beweeg het oog, zonder het geweer te verplaatsen, licht van links naar rechts achter de richtkijker.
- Controleer of het dradenkruis over het doel lijkt te bewegen.
- Verfijn de AO-instelling totdat deze schijnbare beweging zo klein mogelijk is.
Een scherp doelbeeld bevindt zich vaak dicht bij de juiste instelling, maar de beste controle is te kijken of er nog relatieve beweging bestaat tussen doel en dradenkruis wanneer de positie van het oog iets verandert.
AO of Side Focus: wat is het verschil?
Adjustable Objective en Side Focus hebben in essentie dezelfde optische functie: het mogelijk maken van een parallaxinstelling voor verschillende afstanden.
Het praktische verschil zit vooral in de locatie van de bediening.
Bij AO wordt de instelling aan de voorzijde, rond het objectief, uitgevoerd.
Bij Side Focus bevindt de parallaxknop zich meestal links op het centrale deel van de richtkijker.
Voordelen van een verstelbaar objectief
- Eenvoudige en beproefde constructie.
- Zeer gebruikelijk bij luchtgeweer-richtkijkers.
- Parallax kan ook op korte afstand worden ingesteld.
- Vaak een uitstekende verhouding tussen functionaliteit en prijs.
- Breed beschikbaar voor recreatief en sportief schieten.
Nadelen van een verstelbaar objectief
- De schutter moet naar de voorkant van de richtkijker reiken om de instelling te wijzigen.
- Kan vanuit bepaalde schiethoudingen minder ergonomisch zijn.
- Zeer fijne instellingen kunnen minder comfortabel zijn.
- Afstandsmarkeringen zijn vanuit de schiethouding soms lastig af te lezen.
Voordelen van Side Focus
- De bediening bevindt zich dichter bij de natuurlijke positie van de hand.
- Fijne instellingen kunnen gemakkelijker vanuit de schiethouding worden uitgevoerd.
- Praktisch wanneer de afstanden vaak veranderen.
- Grote zijwielen maken een veel fijnere afstandsschaal mogelijk.
- Veel gebruikt op gespecialiseerde Field Target-richtkijkers.
Is AO of Side Focus beter?
Geen van beide systemen is altijd beter.
Voor recreatief schieten, training en veel luchtgeweren kan een goede AO-richtkijker precies de benodigde functionaliteit bieden.
Wanneer de schutter de parallax regelmatig moet aanpassen, kleine afstandsverschillen wil onderscheiden of zeer nauwkeurig wil instellen zonder de schiethouding te verbreken, is Side Focus doorgaans ergonomischer.
Daarom komt AO veel voor op luchtgeweer-richtkijkers in het instap- en middensegment, terwijl gespecialiseerde Field Target-optiek vaak een zijwaartse parallaxinstelling met een groot zijwiel gebruikt.
Waarom is AO bijzonder relevant bij luchtgeweren?
Luchtgeweren worden vaak op aanzienlijk kortere afstanden gebruikt dan klassieke centrefire-jachtgeweren.
Sommige richtkijkers die vooral voor vuurwapens zijn ontworpen, hebben een vaste parallax die niet ideaal hoeft te zijn voor afstanden van bijvoorbeeld 10, 15, 20, 25 of 30 meter.
Een verstelbaar objectief of Side Focus maakt het mogelijk de optiek beter af te stemmen op de werkelijke afstanden die bij luchtgeweerschieten worden gebruikt.
Daarom vind je in onze categorie optiek en richtkijkers voor perslucht verschillende modellen met instelbare parallax, waaronder AO-richtkijkers van Gamo, Norica en Nikko Stirling.
Verstelbaar objectief en Field Target
Field Target is een van de disciplines waarin de parallaxinstelling bijzonder ver is ontwikkeld.

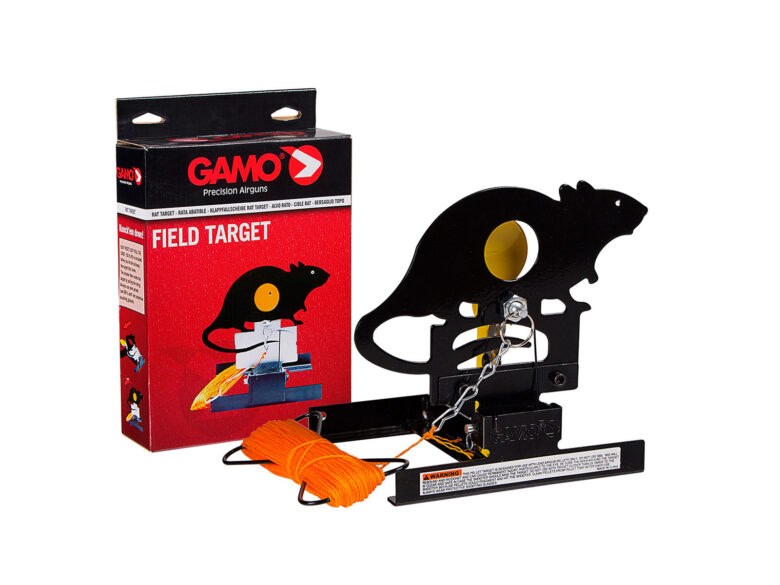

Schutters vuren op omklapbare metalen doelen die op verschillende afstanden staan en kill zones van verschillende afmetingen hebben.
Een correcte inschatting van de afstand is belangrijk omdat de kogelbaan van een luchtgeweerkogel over de afstanden van een Field Target-parcours merkbaar verandert.
De richtkijker wordt in deze discipline daarom niet uitsluitend gebruikt om te richten. Een nauwkeurig parallaxsysteem kan ook worden gebruikt als optisch hulpmiddel voor afstandsinschatting.
Parallax gebruiken voor afstandsinschatting bij Field Target
Bij richtkijkers met hoge vergroting kan de scherptediepte zo klein worden dat relatief kleine afstandsverschillen duidelijk zichtbaar worden in de scherpstelling.
De schutter stelt de parallax af totdat het doel optimaal scherp wordt weergegeven en vergelijkt de positie van de instelling vervolgens met een schaal die vooraf op bekende afstanden is gekalibreerd.
Daarom zijn grote zijwielen zo kenmerkend voor gespecialiseerde Field Target-richtkijkers.
Een groter wiel biedt meer fysieke ruimte tussen de verschillende afstandsmarkeringen en maakt een fijnere instelling mogelijk.
De richtkijker wordt hiermee geen elektronische laserafstandsmeter. Het blijft een optische methode voor afstandsinschatting die de schutter vooraf met de eigen richtkijker moet kalibreren.
AO, Side Focus en hoge vergroting bij Field Target
Hoge vergrotingen zijn nuttig bij Field Target omdat kleine kill zones gemakkelijker zichtbaar worden en verschillen in scherpstelling beter waarneembaar zijn.
Daar staan ook nadelen tegenover: beweging wordt sterker zichtbaar, het gezichtsveld wordt kleiner, de positie van het oog wordt kritischer en de scherptediepte neemt doorgaans af.
Een Field Target-richtkijker moet daarom worden gezien als een volledig systeem van vergroting, dradenkruis, parallaxinstelling, turrets, optische kwaliteit en ergonomie.
Bij Carbin kun je onder meer Gamo-richtkijkers bekijken. Deze Nederlandse categorie bevat modellen zoals 4x32 WR AO, 3-9x40 AO, 4-12x44 AO en 6-24x50 AO en is ook gericht op Field Target-toepassingen.
Hunter Field Target werkt anders dan Field Target
Field Target en Hunter Field Target gebruiken beide luchtgeweren en omklapbare doelen, maar de manier waarop de richtkijker tijdens de wedstrijd wordt gebruikt verschilt duidelijk.
Bij Hunter Field Target moet de optische configuratie vóór aanvang van het parcours worden bepaald.
Volgens internationale WHFTA-regels mogen instellingen aan het geweer en de richtkijker niet meer worden gewijzigd zodra het parcours is begonnen.
Parallax, vergroting en andere relevante instellingen moeten daarom vooraf worden gekozen.
De uitdaging is anders dan bij Field Target. De schutter probeert niet bij ieder doel de parallax opnieuw te gebruiken om de afstand te bepalen, maar zoekt een configuratie die over een bruikbaar afstandsbereik functioneert zonder de richtkijker tijdens het parcours aan te passen.
Scherptediepte bij Hunter Field Target
De scherptediepte krijgt bij HFT extra betekenis.
Omdat de parallax tijdens het parcours niet opnieuw wordt ingesteld, is een compromis nodig waarbij zowel nabijgelegen als verder gelegen doelen voldoende bruikbaar zichtbaar blijven.
Een zeer kritische focusovergang die bij Field Target juist nuttig kan zijn voor afstandsinschatting, is daardoor niet automatisch ideaal voor Hunter Field Target.
Is een AO-richtkijker geschikt voor Hunter Field Target?
Ja.
Dat de instelling tijdens het parcours niet mag worden gewijzigd, betekent niet dat een verstelbaar objectief geen waarde heeft.
Voor de wedstrijd kan de schutter verschillende parallaxinstellingen testen en bepalen welke afstand het beste compromis biedt tussen vergroting, scherptediepte, doelafstanden en persoonlijke schiettechniek.
Zodra het parcours begint, blijft deze instelling overeenkomstig het toepasselijke reglement ongewijzigd.
Verstelbaar objectief en metalen silhouetten
Een nauwkeurige parallaxinstelling kan ook nuttig zijn bij het schieten op metalen silhouetten.
De doelen hebben vaste vormen en afmetingen en worden afhankelijk van de discipline op bepaalde afstanden geplaatst.
Wanneer een silhouet slechts een klein deel van het beeld inneemt, kan resterende parallax duidelijker merkbaar worden.
Een kleine verandering in de positie van het oog kan er dan voor zorgen dat het dradenkruis over het silhouet lijkt te bewegen terwijl het luchtgeweer zelf niet beweegt.
Een AO-richtkijker is daarom interessant wanneer hetzelfde luchtgeweer wordt gebruikt om op kleine metalen doelen op verschillende afstanden te trainen.
Parallax en verschillende schiethoudingen
Parallax wordt nog belangrijker wanneer de positie van het hoofd achter de richtkijker niet bij ieder schot exact hetzelfde kan worden herhaald.
Vanaf een schietbank is een stabiele oogpositie relatief eenvoudig te handhaven.
Bij Field Target, Hunter Field Target en silhouetschieten kunnen daarentegen zittende, knielende, staande of door het parcours opgelegde schiethoudingen voorkomen.
Wanneer restparallax aanwezig is, kan een kleine verandering in de positie van het oog al een schijnbare verschuiving van het dradenkruis veroorzaken.
Een correcte parallaxinstelling en een consistente positie van het hoofd moeten daarom samen worden bekeken.
Gamo-richtkijkers met verstelbaar objectief
Gamo biedt een brede reeks AO-richtkijkers voor luchtgeweren.
De beschikbare configuraties omvatten onder andere 4x32 AO, 3-9x40 AO, 4-12x44 AO en 6-24x50 AO.
Deze modellen lopen van eenvoudige oplossingen voor recreatief gebruik tot hogere vergrotingen waarbij kleine doelen, nauwkeurige parallaxinstelling en Field Target belangrijker worden.
Bekijk hiervoor onze collectie Gamo-richtkijkers.
Norica-richtkijkers met AO
Ook Norica gebruikt verstelbare objectieven op verschillende richtkijkers voor luchtgeweren.
Configuraties zoals 3-9x40 AO en 4x32 AO laten zien dat instelbare parallax niet uitsluitend is voorbehouden aan gespecialiseerde wedstrijdoptiek met zeer hoge vergrotingen.
Op de korte en middellange afstanden die bij luchtgeweerschieten gebruikelijk zijn, kan de mogelijkheid om de parallax aan te passen al een duidelijk praktisch voordeel bieden.
Norica AO-modellen zijn opgenomen binnen onze categorie richtkijkers en optiek voor perslucht.
Nikko Stirling en luchtgeweer-richtkijkers
Nikko Stirling is sterk verbonden met jachtoptiek, luchtgeweren en sportschieten.
De Panamax AO-serie gebruikt een verstelbaar objectief, terwijl andere series afhankelijk van het model verschillende systemen voor parallaxinstelling toepassen.
Hierdoor zijn er oplossingen voor recreatief schieten, training, Hunter Field Target, Field Target en andere precisiedisciplines.
Welke vergroting is geschikt voor een AO-richtkijker?
De aanwezigheid van AO bepaalt niet hoeveel vergroting nodig is.
Een 3-9x40 AO kan zeer veelzijdig zijn voor recreatief schieten en nauwkeurig schieten op gemiddelde afstanden.
Een 4-12x44 AO biedt meer mogelijkheden om kleine doelen duidelijk te onderscheiden.
Configuraties zoals 6-24x50 AO en richtkijkers met nog hogere vergrotingen bewegen verder richting precisieschieten en Field Target, waar vergroting zowel voor het richten als voor de optische afstandsinschatting kan worden gebruikt.
De keuze moet worden gebaseerd op discipline, werkelijke afstanden en doelgrootte, niet op de aanname dat meer vergroting automatisch meer precisie betekent.
Zijn de afstandsmarkeringen op een AO exact?
Ze moeten worden beschouwd als referenties, niet als dezelfde soort meting die een laserafstandsmeter levert.
De cijfers op het objectief kunnen dicht bij de werkelijke afstand liggen, maar hoeven niet onder alle omstandigheden exact overeen te komen.
Voor recreatief schieten kunnen de fabrieksmarkeringen voldoende zijn.
Bij Field Target en andere toepassingen waar hoge precisie nodig is, controleren schutters hun eigen referentiepunten meestal op nauwkeurig gemeten afstanden.
Kun je met parallax de afstand schatten?
Ja. Met een geschikte richtkijker kan de parallaxinstelling worden gebruikt voor een optische afstandsinschatting.
Dit werkt vooral goed met hoge vergrotingen en gevoelige Side Focus-systemen.
Het principe is dat een bepaalde positie van de scherpstelling of parallaxinstelling wordt gekoppeld aan een vooraf bekende afstand.
Hoe duidelijker het verschil tussen scherp en onscherp waarneembaar is en hoe fijner de schaal kan worden afgelezen, hoe beter nabijgelegen afstanden van elkaar kunnen worden onderscheiden.
Dat is een van de belangrijkste redenen waarom grote zijwielen zo kenmerkend zijn geworden voor Field Target-optiek.
AO, dradenkruis en afstandsinschatting
Ook het dradenkruis maakt deel uit van hetzelfde systeem.
Nadat de afstand is ingeschat, moet de schutter weten welke correctie nodig is voor de baan van het luchtgeweerprojectiel.
Afhankelijk van de discipline kan deze correctie worden uitgevoerd met referentiepunten in het dradenkruis of, wanneer het reglement dit toestaat, via de elevatieturret.
Mil-Dot en andere dradenkruizen met gedefinieerde hoekreferenties bieden extra richtpunten die aan verschillende afstanden kunnen worden gekoppeld.
De parallaxinstelling helpt de optische relatie tussen doel en dradenkruis correct te maken. Het dradenkruis en de turrets kunnen vervolgens worden gebruikt voor de benodigde trajectcorrectie.
AO of vaste parallax voor een luchtgeweer?
Een richtkijker met vaste parallax kan uitstekend functioneren wanneer voornamelijk rond één vergelijkbare afstand wordt geschoten en het gewenste precisieniveau geen extra aanpassingen vereist.
AO biedt meer flexibiliteit wanneer de afstanden sterk wisselen, wanneer op korte afstand wordt geschoten of wanneer kleine doelen een nauwkeuriger parallaxcontrole vereisen.
Voor eenvoudig plinking op een relatief vaste afstand kan een richtkijker met vaste parallax voldoende zijn.
Voor training op verschillende afstanden, kleine doelen, Field Target of technisch nauwkeuriger luchtgeweerschieten wordt instelbare parallax aanzienlijk waardevoller.
Veelgemaakte fouten met een AO-richtkijker
AO alleen gebruiken om het beeld scherper te maken
Beeldscherpte is een nuttige aanwijzing, maar het technische doel is het minimaliseren van de parallaxfout.
Het dradenkruis scherpstellen met AO
De scherpte van het dradenkruis moet worden ingesteld met de dioptrie-instelling van het oculair.
Volledig vertrouwen op de opgedrukte afstanden
De markeringen zijn referenties en moeten bij hoge precisie-eisen worden gecontroleerd.
Denken dat AO en Side Focus verschillende optische problemen oplossen
Beide systemen bieden een instelbare parallax. Het belangrijkste verschil is de mechanische uitvoering en ergonomie.
Denken dat meer vergroting parallax oplost
Meer vergroting corrigeert parallax niet. De effecten ervan kunnen bij hogere vergroting juist duidelijker zichtbaar worden.
De richtkijker aanpassen tijdens een HFT-parcours
Volgens reglementen zoals die van WHFTA moeten de relevante instellingen vóór aanvang worden vastgesteld en mogen deze tijdens het parcours niet meer worden aangepast.
Checklist voor het kiezen van een AO-richtkijker
- Bepaal de werkelijke afstanden waarop je gaat schieten.
- Controleer vanaf welke minimale afstand de parallax kan worden ingesteld.
- Kies tussen de eenvoud van AO en de ergonomie van Side Focus.
- Stem de vergroting af op de doelgrootte en discipline.
- Controleer bij luchtgeweren of de parallax op korte afstand kan worden ingesteld.
- Let bij Field Target op de gevoeligheid van de scherpstelling en de mogelijkheid om afstanden nauwkeurig te kalibreren.
- Zoek voor HFT naar een bruikbare vaste instelling met praktische scherptediepte.
- Kies een dradenkruis dat past bij de benodigde correcties.
- Controleer bij veer- en zuigerluchtgeweren of de richtkijker geschikt is voor de specifieke mechanische belasting.
- Beschouw luchtgeweer, pellets, montages, richtkijker en discipline altijd als één samenhangend systeem.
Welke AO-richtkijker kiezen?
Voor beginners en recreatief schieten kunnen configuraties zoals 4x32 AO en 3-9x40 AO een eenvoudige en veelzijdige oplossing bieden.
Voor kleinere doelen op wisselende afstanden biedt een 4-12x44 AO meer mogelijkheden om details te onderscheiden.
Voor Field Target en geavanceerd precisieschieten worden hogere vergrotingen en zeer fijn instelbare parallaxsystemen interessanter.
Vergelijk hiervoor onze Gamo-richtkijkers, ontdek de modellen van Nikko Stirling of bekijk de complete selectie richtkijkers en optiek voor perslucht, waar ook Norica en andere merken met AO-modellen zijn opgenomen.
AO als onderdeel van een compleet optisch systeem
Een verstelbaar objectief moet nooit afzonderlijk worden beoordeeld.
De uiteindelijke prestaties van een richtkijker worden bepaald door de samenwerking tussen vergroting, parallaxinstelling, dradenkruis, optische kwaliteit, oogpositie, turrets, montage en het luchtgeweer zelf.
Bij Field Target, Hunter Field Target en het schieten op kleine metalen silhouetten is begrijpen hoe deze elementen samenwerken veel belangrijker dan simpelweg de richtkijker met de hoogste vergroting kiezen.
Het beste resultaat ontstaat wanneer luchtgeweer, pellets, montages, richtkijker, dradenkruis, parallaxinstelling en schiettechniek als één coherent systeem worden opgebouwd.
