Hoe werkt een optisch systeem? Lenzen, prisma’s, oculair en uittredepupil
Wanneer je door een richtkijker, verrekijker, spotting scope of afstandsmeter kijkt, gebruik je een optisch systeem dat licht opvangt, doorlaat, corrigeert en uiteindelijk als een bruikbaar beeld aan het menselijk oog presenteert.
Wie begrijpt hoe zo’n systeem werkt, kan begrippen als objectiefdiameter, vergroting, gezichtsveld, uittredepupil, lichttransmissie, parallax, beeldvlak en oogafstand veel beter beoordelen.
Optische kwaliteit hangt nooit af van één enkele specificatie. Ze ontstaat door de samenwerking tussen glas, lenzen, prisma’s of een erectiesysteem, coatings, mechanische constructie en ergonomie.
De verschillende systemen vind je samen in onze centrale categorie optiek voor jacht, sportschieten en perslucht.

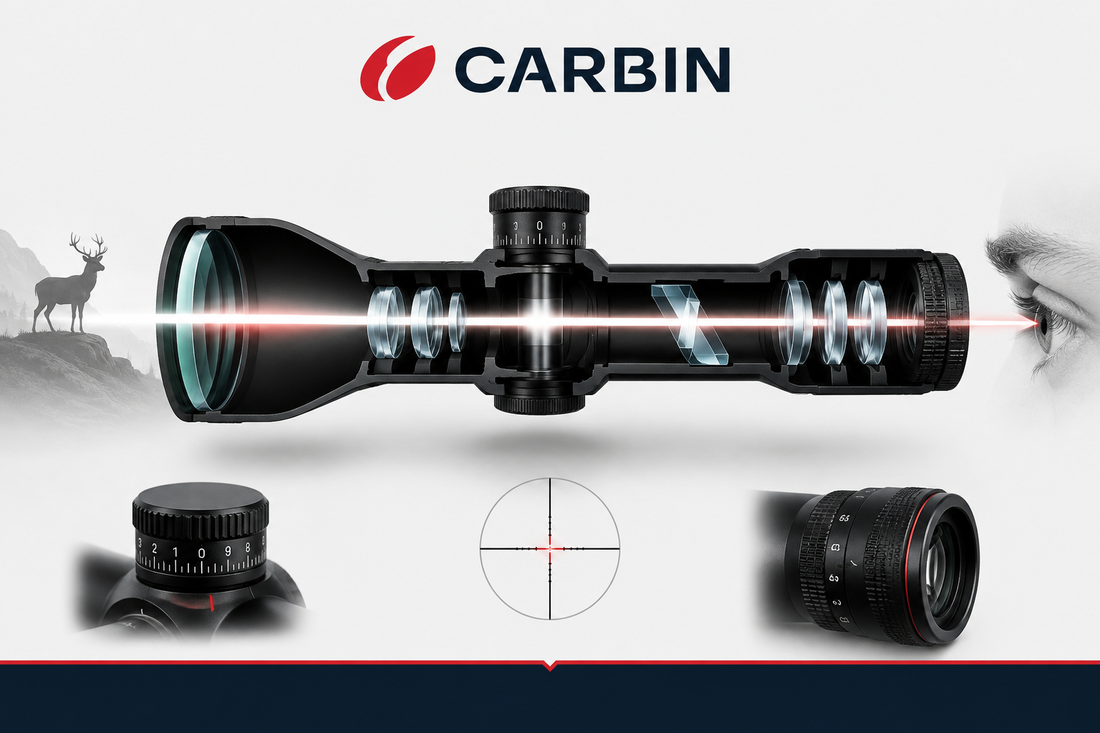

Hoe werkt een optisch instrument?
Een optisch instrument vangt licht op dat door het waargenomen object wordt gereflecteerd en leidt dat licht door verschillende optische elementen totdat een beeld ontstaat dat het oog correct kan interpreteren.
Richtkijkers, verrekijkers en spotting scopes hebben een verschillende interne opbouw, maar delen verschillende basiselementen:
- Objectief of objectiefgroep.
- Interne lensgroepen.
- Prisma’s bij ontwerpen die deze gebruiken.
- Systemen om het beeld rechtop te zetten.
- Interne diafragma’s en begrenzingen die de lichtweg controleren.
- Oculair.
- Optische coatings.
- Mechanische constructie die alle onderdelen nauwkeurig uitgelijnd houdt.
Bij een richtkijker komen daar specifieke onderdelen bij, zoals het dradenkruis, het erectiesysteem, de vergrotingsring, hoogte- en zijdelingse versteltorens en bij bepaalde modellen een instelbare parallax.
Het objectief: waar het licht het systeem binnenkomt
Het objectief is de optische groep aan de zijde van het instrument die naar het waargenomen object gericht is.
De belangrijkste functie is het verzamelen van licht uit de scène en het vormen van een beeld binnen het optische systeem.
Bij aanduidingen zoals 1-6x24, 2-12x50 of 3-12x56 geeft het laatste getal de nominale objectiefdiameter in millimeters aan.
Een 2-12x50-richtkijker heeft dus een objectief van 50 mm, terwijl een 1-6x24 een objectief van 24 mm gebruikt.
Een groter objectief biedt in principe meer potentieel om een grotere lichtbundel op te vangen, maar dit betekent niet dat een 56 mm-richtkijker altijd helderder of optisch beter is dan een model met 42 of 50 mm.
Het uiteindelijke resultaat hangt ook af van de vergroting, uittredepupil, lichttransmissie, glaskwaliteit, coatings, het optische ontwerp, de lichtomstandigheden en de pupil van de gebruiker.
Lenzen vergroten niet alleen: ze moeten ook optische fouten beheersen
Een modern optisch instrument gebruikt niet één enkele lens. Het bestaat uit meerdere elementen en lensgroepen die ontworpen zijn om samen te werken.
Eenvoudige lenzen kunnen verschillende optische afwijkingen veroorzaken, waaronder chromatische aberratie, sferische aberratie, vervorming, beeldveldwelving en verlies van scherpte naar de beeldranden.
Fabrikanten combineren daarom verschillende glassoorten, lensvormen en optische ontwerpen om deze aberraties te beperken.
De kwaliteit van een optisch instrument kan daarom niet worden beoordeeld op het aantal lenzen alleen. Ontwerp, glaskwaliteit, fabricage, centrering, uitlijning en coatings zijn veel belangrijker.
Wat gebeurt er met het beeld nadat het door het objectief is gegaan?
Het objectief vormt eerst een beeld binnen het instrument. Dat beeld moet vervolgens worden gecorrigeerd en op de juiste wijze aan het oog worden aangeboden.
| Instrument | Belangrijkste systeem | Functie |
|---|---|---|
| Verrekijker | Prismasysteem | Beeld rechtop zetten en de optische weg compact vouwen |
| Spotting scope | Prisma’s of vergelijkbaar systeem | Een correct georiënteerd beeld voor aardse observatie tonen |
| Richtkijker | Erectiesysteem met lenzen | Beeld rechtop zetten en bijdragen aan vergroting |
Prisma’s in een verrekijker
Verrekijkers gebruiken prisma’s om het beeld correct te oriënteren en tegelijkertijd de lichtweg in een relatief compacte behuizing te vouwen.
De twee klassieke systemen zijn Porroprisma’s en dakprisma’s.
Porroprisma’s
Porro-verrekijkers hebben meestal een versprongen vorm waarbij de objectieven verder uit elkaar staan dan de oculairs.
Deze constructie kan een uitstekende dieptewaarneming en hoge optische prestaties bieden met een relatief efficiënt ontwerp.
Dakprisma’s
Bij een verrekijker met dakprisma’s kunnen objectief en oculair bijna op dezelfde optische as liggen, waardoor een slankere en compactere behuizing mogelijk wordt.
Deze constructie stelt hoge eisen aan fabricagenauwkeurigheid en coatings. Fasecorrectie en hoogwaardige reflecterende coatings kunnen een belangrijke rol spelen bij resolutie en contrast.
Het type prisma bepaalt op zichzelf dus niet welke verrekijker beter is.
Het erectiesysteem in een richtkijker
In een richtkijker moet het beeld dat door het objectief wordt gevormd correct worden gepresenteerd aan de schutter.
Dat gebeurt via een interne groep optische elementen die doorgaans het erectiesysteem wordt genoemd.
Bij een richtkijker met variabele vergroting vormt dit systeem tevens een belangrijk onderdeel van het mechanisme waarmee de vergroting wordt gewijzigd.
Wanneer de vergrotingsring wordt gedraaid, verandert de verhouding tussen bepaalde interne lensgroepen en verschijnt het doel groter of kleiner.
Wat betekent vergroting werkelijk?
Vergroting geeft aan hoeveel groter een object schijnbaar wordt weergegeven dan wanneer je het met het blote oog bekijkt.
Een 2-12x50-richtkijker kan worden gebruikt tussen 2x en 12x vergroting.
Meer vergroting verandert echter veel meer dan alleen de schijnbare grootte van het doel.
- Er is normaal gesproken minder van de omgeving zichtbaar.
- De uittredepupil wordt kleiner bij dezelfde objectiefdiameter.
- Bewegingen worden duidelijker zichtbaar.
- De positie van het oog wordt vaak kritischer.
- Kleine details kunnen beter zichtbaar worden als de optische kwaliteit dit toelaat.
Meer vergroting betekent daarom niet automatisch een betere richtkijker of meer precisie.
Gezichtsveld: hoeveel van de omgeving blijft zichtbaar?
Het gezichtsveld beschrijft hoeveel van de omgeving tegelijkertijd door het optische instrument zichtbaar is.
Bij richtkijkers wordt dit doorgaans aangegeven in meters op 100 meter. Bij verrekijkers en spotting scopes is een specificatie in meters op 1.000 meter gebruikelijk.
Een breed gezichtsveld maakt het gemakkelijker om wild te vinden en te volgen, terwijl het gezichtsveld meestal kleiner wordt wanneer de vergroting toeneemt.
Daarom kan een 1-6x24-richtkijker voor drukjacht bij lage vergroting een zeer breed gezichtsveld bieden ondanks het relatief kleine objectief van 24 mm.
Het oculair: de verbinding tussen optiek en oog
Het oculair is de optische groep aan de zijde van de gebruiker.
Het presenteert het interne beeld aan het oog en beïnvloedt tegelijkertijd belangrijke ergonomische eigenschappen.
Daartoe behoren onder meer oogafstand, gemak van oogpositionering, ervaren gezichtsveld en tolerantie voor kleine veranderingen in de positie van het hoofd.
Twee optische instrumenten met dezelfde vergroting en objectiefdiameter kunnen daardoor in de praktijk zeer verschillend aanvoelen.
De dioptrie-instelling van het oculair
Een richtkijker heeft normaal gesproken een dioptrie-instelling waarmee het dradenkruis scherp kan worden afgestemd op het zicht van de individuele schutter.
Deze instelling mag niet worden verward met de parallaxinstelling.
De dioptrie maakt het dradenkruis scherp voor het oog. De parallaxinstelling beïnvloedt de optische relatie tussen het doelbeeld en het vlak van het dradenkruis.
Oogafstand of eye relief
De oogafstand is de afstand tussen het oog en het oculair waarbij het volledige beeld correct zichtbaar is.
Bij een jachtrichtkijker is deze waarde zowel optisch als ergonomisch belangrijk.
De richtkijker moet zo gemonteerd worden dat de schutter vanuit een natuurlijke houding het volledige gezichtsveld kan zien en tegelijkertijd voldoende afstand tot het oculair houdt.
Oogafstand en de positie van de richtkijker op het geweer zijn daarom rechtstreeks met elkaar verbonden.
Waar dienen interne diafragma’s en begrenzingen voor?
Optische systemen bevatten verschillende openingen en begrenzingen die de lichtweg door het instrument controleren.
Deze moeten niet noodzakelijk worden gezien als het verstelbare diafragma van een fotocamera.
Vaste openingen en field stops kunnen het bruikbare beeldveld begrenzen, strooilicht verminderen en voorkomen dat ongewenste lichtstralen contrast en beeldkwaliteit aantasten.
Effectieve beheersing van strooilicht is een belangrijk onderdeel van hoogwaardige optiek.
De uittredepupil
Wanneer je een verrekijker iets van de ogen houdt en naar de oculairs kijkt, zie je kleine heldere cirkels. Dat zijn de uittredepupillen.
De uittredepupil is de diameter van de lichtbundel die het oculair verlaat en richting het oog gaat.
Deze waarde kan bij benadering worden berekend door de effectieve objectiefdiameter te delen door de vergroting.
| Configuratie | Berekening | Uittredepupil |
|---|---|---|
| 8x42 | 42 / 8 | 5,25 mm |
| 10x42 | 42 / 10 | 4,2 mm |
| 10x50 | 50 / 10 | 5 mm |
| 2-12x50 bij 5x | 50 / 5 | 10 mm theoretisch |
| 2-12x50 bij 10x | 50 / 10 | 5 mm |
| 3-12x56 bij 12x | 56 / 12 | 4,67 mm |
Deze wiskundige verhouding is zeer nuttig om het optische systeem te begrijpen, al kunnen andere optische of mechanische onderdelen in een echt instrument de effectief bruikbare opening beperken.
Een grotere uittredepupil betekent niet automatisch betere optiek
De uittredepupil is vooral een geometrische verhouding tussen effectieve objectiefopening en vergroting.
Het is geen directe maat voor de kwaliteit van het glas.
Twee 8x42-verrekijkers hebben theoretisch beide een uittredepupil van ongeveer 5,25 mm, maar kunnen sterk verschillen in resolutie, contrast, lichttransmissie, kleurcorrectie en beeldkwaliteit aan de randen.
Wat kan de vorm van de uittredepupil ons vertellen?
De vorm van de uittredepupil kan bepaalde informatie geven over de geometrische verlichting van het systeem.
Idealiter verschijnt deze duidelijk afgetekend zonder opvallende afsnijding of grote asymmetrie.
De vorm of helderheid alleen is echter niet voldoende om de algemene kwaliteit van een instrument te beoordelen.
Daarvoor moeten ook resolutie, contrast, aberraties, transmissie, reflectiecontrole, kleurweergave, randscherpte en ergonomie worden meegenomen.
Lichttransmissie: niet al het binnenkomende licht bereikt het oog
Geen enkel werkelijk optisch systeem laat honderd procent van het binnenkomende licht door.
Bij elk optisch oppervlak kan een klein deel van het licht worden gereflecteerd of geabsorbeerd.
De totale lichttransmissie hangt daarom af van glaskwaliteit, aantal en ontwerp van de optische elementen en vooral van de coatings op de oppervlakken.
Twee instrumenten met dezelfde objectiefdiameter en vergroting kunnen bij schemering duidelijk anders presteren wanneer hun transmissie en contrast verschillen.
Antireflectiecoatings op lenzen
Wanneer licht van lucht naar glas overgaat, kan een deel ervan worden gereflecteerd.
Antireflectiecoatings zijn ontworpen om deze verliezen te verminderen en tegelijkertijd lichttransmissie en contrast te verbeteren.
In complexe optische systemen passeert het licht veel verschillende oppervlakken, waardoor de kwaliteit van de coatings bijzonder belangrijk wordt.
Hoogwaardige fabrikanten ontwikkelen meerlaagse coatings om reflecties te beperken, transmissie te optimaliseren, kleuren zo natuurlijk mogelijk weer te geven en buitenste lensoppervlakken te beschermen.
Contrast, resolutie en scherpte zijn niet hetzelfde
Een beeld kan helder lijken en toch weinig fijne details bevatten.
Resolutie beschrijft hoe goed een optisch systeem zeer kleine details van elkaar kan onderscheiden.
Contrast beschrijft hoe duidelijk verschillen tussen lichte en donkere zones of tussen elementen met vergelijkbare tinten worden weergegeven.
De ervaren scherpte ontstaat uit een combinatie van resolutie, contrast, correcte scherpstelling en beheersing van optische aberraties.
Het dradenkruis: een belangrijk verschil van de richtkijker
Verrekijkers en spotting scopes zijn hoofdzakelijk observatie-instrumenten. Een richtkijker bevat daarnaast een intern richtmiddel: het dradenkruis.
De positie daarvan in het optische systeem bepaalt of het in het eerste of tweede beeldvlak staat.
Eerste beeldvlak
Bij een FFP-richtkijker verandert de schijnbare grootte van het dradenkruis mee met het doelbeeld wanneer de vergroting wordt gewijzigd.
De hoekverhoudingen van de markeringen blijven daardoor over het volledige vergrotingsbereik geldig.
Tweede beeldvlak
Bij een SFP-richtkijker blijft het dradenkruis ongeveer dezelfde schijnbare grootte houden terwijl het doelbeeld verandert met de vergroting.
Wanneer het dradenkruis meet- of correctiemarkeringen bevat, gelden de opgegeven subtensies bij de door de fabrikant vastgestelde kalibratievergroting.
Hoogte- en zijdelingse versteltorens
De versteltorens veranderen de interne positie van het richtsysteem zodat het trefpunt ten opzichte van het richtpunt kan worden gecorrigeerd.
De hoogtetoren verzorgt verticale correcties.
De zijdelingse versteltoren verzorgt horizontale correcties.
Klikwaarden worden meestal weergegeven in hoekeenheden zoals MOA of MIL/MRAD.
Deze eenheden geven niet de kwaliteit van de richtkijker aan, maar de hoekwaarde van iedere correctie.
Parallaxinstelling
Sommige richtkijkers kunnen optisch worden aangepast om de parallaxfout op verschillende afstanden te minimaliseren.
Dat kan via een zijwaartse parallaxregeling, meestal Side Focus genoemd, of via een verstelbaar objectief AO.
Het technische doel is niet uitsluitend een scherper doelbeeld. Het doelbeeld en het vlak van het dradenkruis moeten optisch zo goed mogelijk samenvallen, zodat het dradenkruis niet schijnbaar over het doel beweegt wanneer de positie van het oog licht verandert.
Meer hierover lees je in onze gids over het correct afstellen van de parallax van een richtkijker.
De hoofdbuis van een richtkijker
De hoofdbuis vormt de mechanische structuur rond veel interne onderdelen en is tevens het gedeelte waarop de montageringen worden geplaatst.
Veel voorkomende buisdiameters zijn 1 inch, 30 mm en 34 mm. Sommige gespecialiseerde optieken gebruiken grotere diameters.
Een grotere buis betekent niet automatisch dat er meer licht door de richtkijker gaat.
De diameter heeft vooral invloed op de interne architectuur, beschikbare verstelweg, robuustheid en compatibiliteit met montages.
Mechanische constructie maakt deel uit van optische kwaliteit
Uitstekend glas kan zijn volledige potentieel niet benutten wanneer de optische onderdelen niet nauwkeurig uitgelijnd blijven.
Behuizing, lenshouders, erectiesysteem, versteltorens en bewegende mechanismen moeten met zeer kleine toleranties worden vervaardigd.
Bij een richtkijker moet de constructie bovendien mechanische belasting kunnen weerstaan zonder dat de nulstelling of de positie van interne onderdelen verandert.
Optische en mechanische kwaliteit zijn daarom nauw met elkaar verbonden.
De montage is onderdeel van het complete systeem
Zelfs een uitstekende richtkijker kan niet optimaal presteren wanneer deze slecht wordt gemonteerd.
Ringen en montages moeten de richtkijker stabiel, correct uitgelijnd en op een geschikte hoogte en afstand van de schutter houden.
De montagehoogte beïnvloedt de positie van het hoofd, de wangsteun en de vizierlijn.
De binnendiameter van de ringen moet exact overeenkomen met de diameter van de hoofdbuis.
Dit onderwerp behandelen we uitgebreid in onze definitieve gids voor montages en ringen voor jachtrichtkijkers.
Richtkijker, verrekijker en spotting scope vergeleken
| Kenmerk | Richtkijker | Verrekijker | Spotting scope |
|---|---|---|---|
| Belangrijkste functie | Richten en observeren | Zoeken en observeren | Gedetailleerde observatie op grote afstand |
| Optische kanalen | Eén | Twee | Eén |
| Beeldcorrectie | Erectiesysteem | Prisma’s | Prisma’s of vergelijkbaar systeem |
| Dradenkruis | Ja | Normaal niet | Normaal niet |
| Versteltorens | Ja | Nee | Nee |
| Typische vergroting | Variabel volgens toepassing | Vaak 8x of 10x bij de jacht | Meestal hoger en vaak zoom |
| Gezichtsveld | Belangrijk voor doelverwerving | Zeer belangrijk bij zoeken | Wordt kleiner bij hoge vergroting |
Waarom zijn verrekijkers zo effectief voor het vinden van wild?
Verrekijkers gebruiken beide ogen, waardoor langdurige observatie natuurlijker en comfortabeler wordt.
Configuraties zoals 8x42 en 10x42 bieden een bijzonder goede balans tussen vergroting, gezichtsveld, stabiliteit, uittredepupil, afmetingen en gewicht.
Daarom zijn ze ideaal om wild eerst te lokaliseren voordat eventueel een optisch instrument met hogere vergroting wordt gebruikt.
Waarvoor dient een spotting scope?
Een spotting scope maakt veel hogere vergrotingen mogelijk dan normaal praktisch zijn met een handmatig gebruikte verrekijker.
Hij wordt vooral interessant wanneer een dier al is gelokaliseerd en fijnere details op grote afstand beoordeeld moeten worden.
De keerzijde is meestal een kleiner gezichtsveld, grotere gevoeligheid voor trillingen en de noodzaak van een stabiele ondersteuning.
Verrekijker en spotting scope moeten daarom worden beschouwd als aanvullende observatie-instrumenten.
Waar past de afstandsmeter in dit systeem?
Een afstandsmeter voegt een gegeven toe dat het menselijk oog moeilijk betrouwbaar kan inschatten: de werkelijke afstand tot het doel.
Sommige moderne instrumenten combineren binoculaire observatie met lasermeting in één systeem.
Hierdoor kunnen zoeken, observeren en afstand meten worden gecombineerd zonder voortdurend tussen verschillende instrumenten te wisselen.
Wat bepaalt werkelijk de kwaliteit van een optisch instrument?
Geen enkele specificatie kan op zichzelf de totale optische kwaliteit bepalen.
- Kwaliteit en homogeniteit van het optische glas.
- Ontwerp van de lensgroepen.
- Correctie van optische aberraties.
- Antireflectiecoatings.
- Lichttransmissie.
- Contrast.
- Resolutie.
- Beheersing van strooilicht en interne reflecties.
- Scherpte aan de beeldranden.
- Kleurweergave.
- Mechanische precisie.
- Ergonomie van het oculair.
- Gezichtsveld.
- De relatie tussen uittredepupil en het oog van de gebruiker.
Daarom moet optiek niet uitsluitend worden gekozen omdat het een groot objectief, hoge vergroting of één indrukwekkende transmissiewaarde heeft.
Veelgemaakte fouten bij het beoordelen van een optisch systeem
Denken dat een groter objectief automatisch een helderder beeld geeft
Een grotere diameter biedt potentieel, maar de werkelijke prestaties hangen ook af van vergroting, uittredepupil, transmissie, coatings, glaskwaliteit en lichtomstandigheden.
Denken dat meer lenzen automatisch betere optiek betekenen
Het aantal elementen is geen kwaliteitsmaatstaf. De kwaliteit van ontwerp en samenwerking tussen de onderdelen is veel belangrijker.
Denken dat alle optische systemen prisma’s gebruiken
Prisma’s zijn essentieel in verrekijkers en veel aardse observatiesystemen. Richtkijkers gebruiken een andere interne architectuur met hoofdzakelijk lensgroepen en een erectiesysteem.
Uittredepupil verwarren met lichttransmissie
De uittredepupil ontstaat hoofdzakelijk uit een geometrische verhouding tussen opening en vergroting. Lichttransmissie beschrijft hoeveel van het binnenkomende licht daadwerkelijk door het systeem gaat.
Dioptrie-instelling en parallax verwarren
De dioptrie-instelling maakt het dradenkruis scherp voor het oog. De parallaxinstelling corrigeert de optische relatie tussen doelbeeld en dradenkruisvlak.
Denken dat meer vergroting altijd een beter beeld geeft
Vergroting kan alleen de informatie vergroten die het optische systeem daadwerkelijk kan oplossen. Matige optiek wordt niet beter door simpelweg verder in te zoomen.
Checklist voor het beoordelen van een optisch systeem
- Bepaal eerst waarvoor het instrument werkelijk gebruikt gaat worden.
- Kies alleen het vergrotingsbereik dat daadwerkelijk nodig is.
- Beoordeel objectiefdiameter altijd samen met vergroting.
- Vergelijk het gezichtsveld.
- Bekijk de uittredepupil bij de vergrotingen die je werkelijk gebruikt.
- Beoordeel resolutie en contrast in realistische omstandigheden.
- Controleer de beeldkwaliteit naar de randen toe.
- Beoordeel reflecties en prestaties bij tegenlicht.
- Controleer ergonomie van het oculair en oogpositie.
- Analyseer bij een richtkijker ook dradenkruis, beeldvlak, turrets en parallax.
- Beoordeel mechanische kwaliteit en compatibiliteit met de montage.
- Bekijk het instrument altijd als één compleet systeem.
Optische prestaties ontstaan uit een systeem, niet uit losse cijfers
Een hoogwaardig optisch instrument ontstaat uit de balans tussen objectief, lensgroepen, prisma’s of erectiesysteem, oculair, coatings, mechanische structuur en ergonomie.
De objectiefdiameter beïnvloedt de beschikbare opening. Vergroting verandert de weergave van het beeld en de uittredepupil. Het gezichtsveld bepaalt hoeveel context zichtbaar blijft. Lichttransmissie en contrast bepalen hoeveel bruikbare beeldinformatie onder moeilijke omstandigheden behouden blijft.
Bij een richtkijker moeten daar bovendien dradenkruis, beeldvlak, versteltorens, parallax, oogafstand en montage bij worden opgeteld.
De juiste vraag is dus niet welke optiek de hoogste vergroting of het grootste objectief heeft, maar welke combinatie het beste past bij de jachtvorm, afstand, lichtomstandigheden en gebruiker.
Optiek begrijpen als één samenhangend systeem
Dit artikel vormt de technische basis voor veel andere onderwerpen binnen ons optiekcluster. Verdiep je vervolgens in het correct afstellen van parallax en in onze gids voor richtkijkermontages en ringen.
Wil je de verschillende optische systemen direct vergelijken, begin dan bij onze GOAT voor optiek voor jacht, sportschieten en perslucht.
